Паллетные стеллажи
Характеристики:
Высота рамы стеллажа: 2 000 – 12 000 мм. Глубина рамы стеллажа: 800, 1 000, 1 050, 1 100 мм. Длина балки (траверсы): 1 800, 2 700, 3 600 мм. Максимальная нагрузка на раму: 3 700 – 22 900 кг. Максимальная нагрузка на пару балок: до 5 500 кг. Тип крепления: зацеп + фиксатор.Срок изготовления - до 20 рабочих дней.
Стоимость доставки - договорная.
Фронтальные паллетные стеллажи – это наиболее удобные и гибкие системы для оборудования складов, особенно для складского паллетного хранения. Они отвечают всем требованиям, которые предъявляются сегодня к складированию во всех сферах деятельности: коммерческой и промышленной. Приобретают данный вид металлических стеллажей чаще всего в том случае, если используется большая номенклатура товара.
Паллетные металлические стеллажи предназначены для хранения и складирования грузов в основном на оптовых базах, складских комплексах, часто можно наблюдать в гипермаркетах. Такие конструкции считаются универсальными и используются для хранения совершенно любых грузов. Могут применяться для хранения товаров в контейнерах различных размеров и модификаций, на стандартных поддонах, на сетчатых и фанерных настилах.
Стеллажное оборудование представляет собой сборно-разборную металлическую конструкцию, собираемую из отдельных элементов.
Покраска металлических конструкций осуществляется порошково-полимерными составами, за исключением оцинкованных элементов.
Стеллажи предназначены для хранения в несколько уровней грузов на европоддонах, а также ящиков, контейнеров и прочих грузов, которые могут устанавливаться и сниматься при помощи универсальных вилочных погрузчиков или специализированных штабелеров. Применение стеллажей данного типа позволяет сэкономить площадь складского помещения и увеличить объем хранения за счет использования высоты здания. Универсальные стеллажи для грузов на поддонах обеспечивают возможность свободного доступа к любому из хранящихся поддонов без необходимости удалять или перемещать другие поддоны
Рамы
Мы предлагаем полный спектр комбинаций типов рам для конструирования надежных стеллажей высотой до 17 метров. Имеется достаточное разнообразие профилей стоек, отличающихся по форме и размерам, для обеспечения необходимой несущей способности стеллажа.
Стойки рам представляют собой холоднокатаный перфорированный профиль. Покрытие — полимерно порошковое или оцинковка. Стойки выпускаются шириной 70, 100, 130 мм из металли толщиной 1,5 мм и 2,0 мм.
Максимальная нагрузка на рамы стеллажа зависит от исполнения и высоты 1-го уровня балок.
Максимальные нагрузки для основных типов рам
Профиль 70 мм
Высота 1-го уровня L (мм) | 750 | 1500 | 2500 | 3000 |
Толщина металла 1,5 мм | 9700 | 6900 | 2500 | 1700 |
Толщина металла 2,0 мм | 12900 | 9100 | 3300 | 2300 |
Профиль 100 мм
Высота 1-го уровня L (мм) | 750 | 1500 | 2500 | 3000 |
Толщина металла 1,5 мм | 18600 | 17100 | 8600 | 6000 |
Толщина металла 2,0 мм | 24800 | 22800 | 11500 | 8000 |
Балки Z-профиль
Наша компания предлагает большую номенклатуру балок данного типа, разной высоты и ширины, длиной до 4500 мм. Z-профиль имеет высокое сопротивление кручению и придает огромную жесткость в вертикальной и горизонтальной плоскостях.
Допустимая нагрузка указывается из расчета на один ярус, т.е. на пару балок, и предполагает равномерное распределение нагрузки по длине обоих балок.
Величина допустимого прогиба не должна превышать значения 1/200 длины балки.
Максимальные нагрузки для основных типов балок
Профиль / Длина, мм | 1800 | 2700 | 3600 |
H=90 мм ; S = 1,5 мм | 1310 | 730 | 410 |
H=90 мм ; S = 2,0 мм | 1700 | 950 | 530 |
H=120 мм ; S = 1,5 мм | 2790 | 1860 | 1170 |
H=120 мм ; S = 2,0 мм | 3660 | 2440 | 1540 |
H=150 мм ; S = 2,0 мм | 4890 | 3260 | 2440 |
H=150 мм ; S = 2,5 мм | 6030 | 4020 | 3010 |
H=150 мм ; S = 3,0 мм | 7080 | 4700 | 3510 |
H=180 мм ; S = 2,5 мм | 8790 | 5840 | 4370 |
Балки коробчатого типа
На ряду с балками Z-профиля мы предлагаем грузовые балки коробчатого типа. Основными преимуществами прямоугольного сечения балки является высокая жесткость, большая несущая способность и сопротивление кручению.
К недостаткам можно отнести повышенную материалоемкость и как следствие большую стоимость изделия по сравнению с аналогичными изделиями на базе Z-профиля.

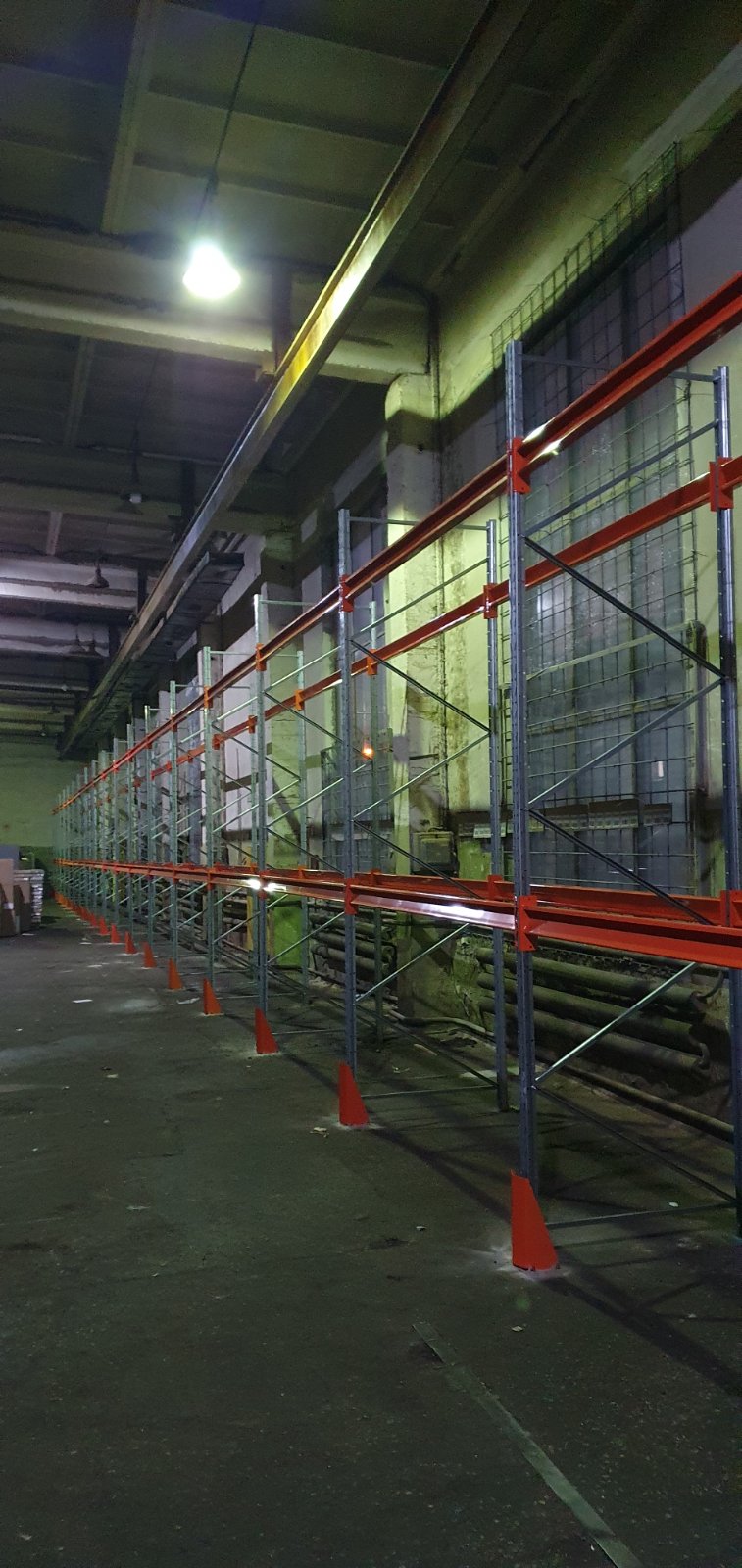

Устройства защиты стоек стеллажа (отбойники)
В процессе работы случаются столкновения складской техники, или грузовых поддонов со стойками стеллжа. Чтобы обезопасить несущие элементы конструкции используют устройство защиты стоек стеллажа. Они представляют собой металлический профиль с кронштейнами для крепления к полу. В случае наезда отбойник принимает на себя удар предотвращая контакт с нагруженной стойкой стеллажа.
Особенности конструкции стеллажей для паллетного хранения

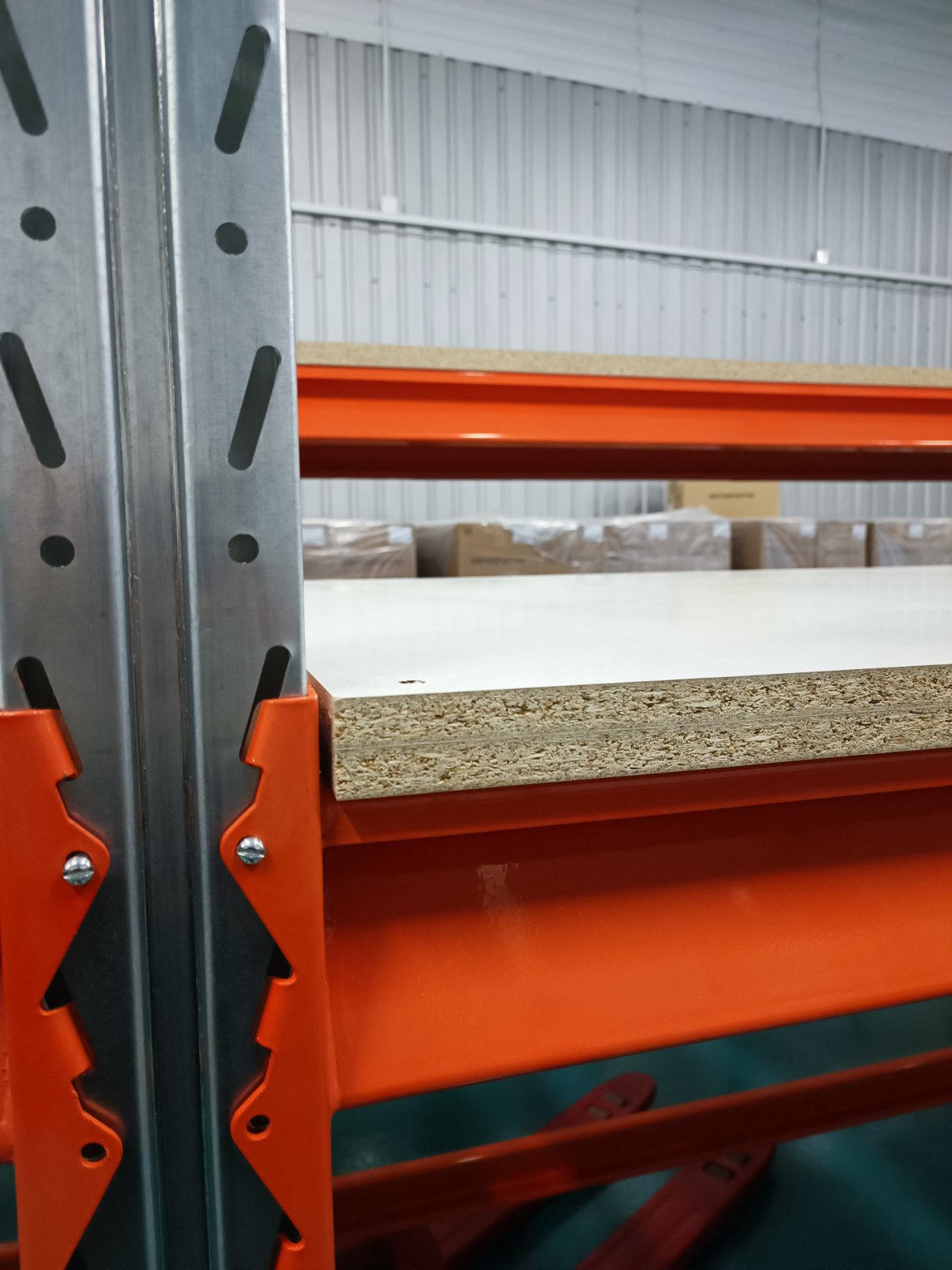

Паллетные стеллажи состоят из вертикальных элементов (рам) и горизонтальных (грузовые балки). Рамы имеют сборно-разборную конструкцию, что является существенным плюсом в транспортировке. В зависимости от ширины и толщины профиля максимально допустимые нагрузки на рамы колеблются в очень широком диапазоне – от 3 700 до 22 900 кг. Грузовые балки – коробчатого типа. Это позволяет минимизировать эффект скручивания и отказаться от дополнительных стяжек, экономя финансовые средства наших клиентов. Особая конструкция зацепа с клиновидными крючками позволяет более эффективно распределять нагрузку, а удобный металлический фиксатор предохранит балку от случайного выбивания в результате динамической нагрузки (например, при ударе вилами погрузчика).
Преимущества металлических паллетных стеллажей:
- Прямой и беспрепятственный доступ ко всем поддонам
- Быстрое нахождение нужных товаров и инструментов
- Простота и удобство контролирования запасов
- Различные вариации с габаритами складируемых грузов
- Легкая адаптация конструкции независимо от планировки помещения
- Удобство и простота сборки и разборки
- Небольшая стоимость по сравнению с другими системами складского хранения

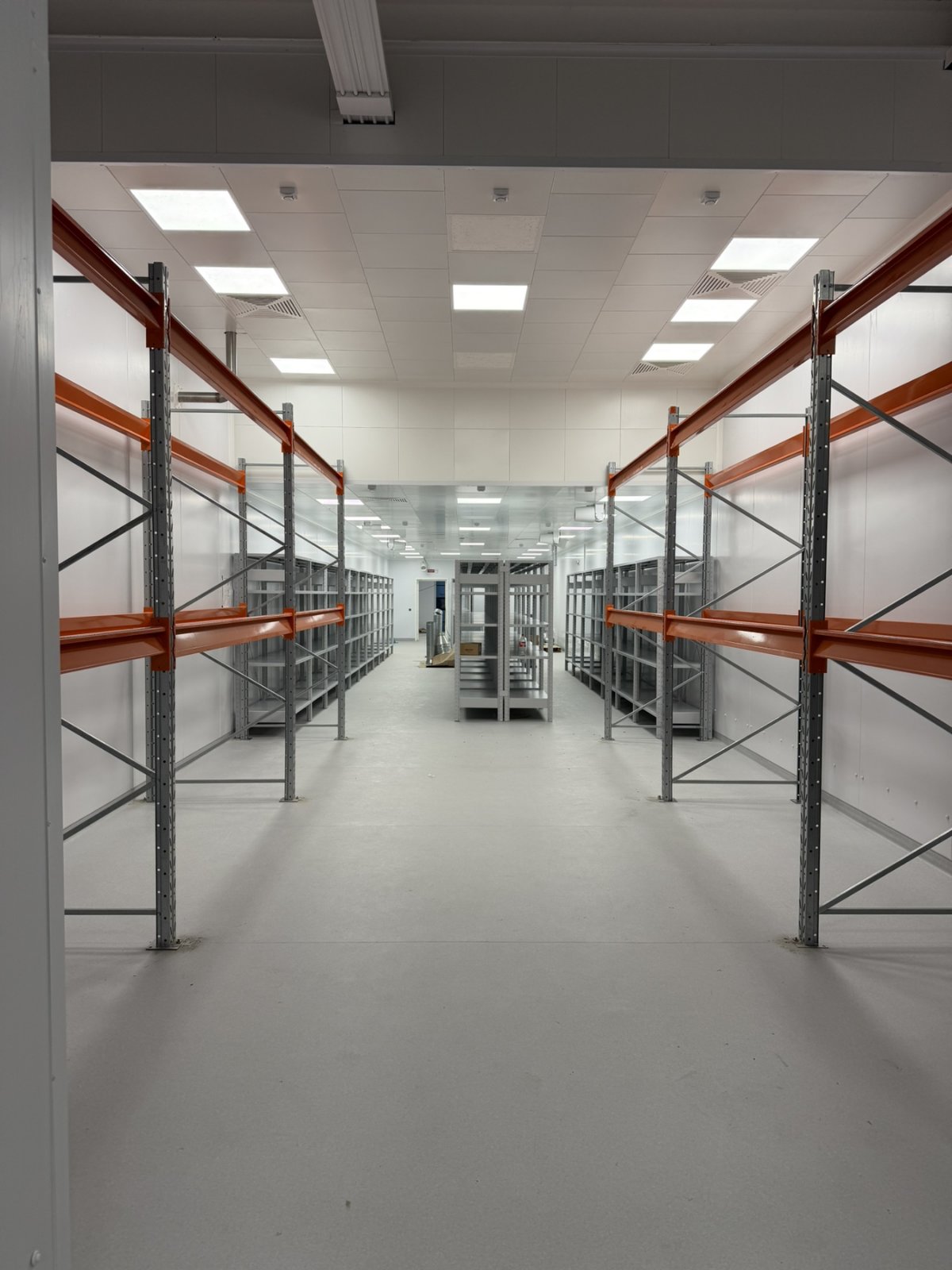

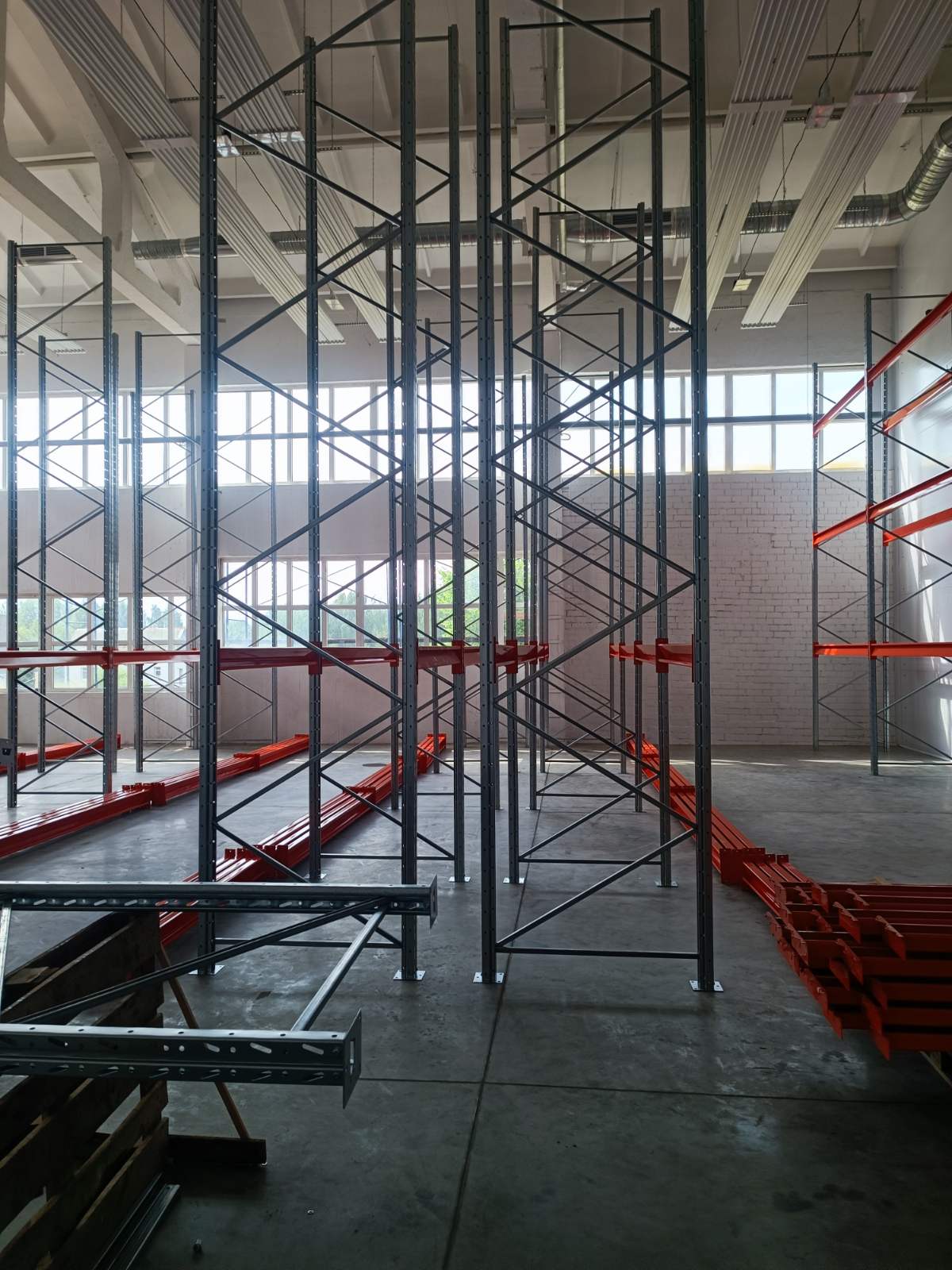

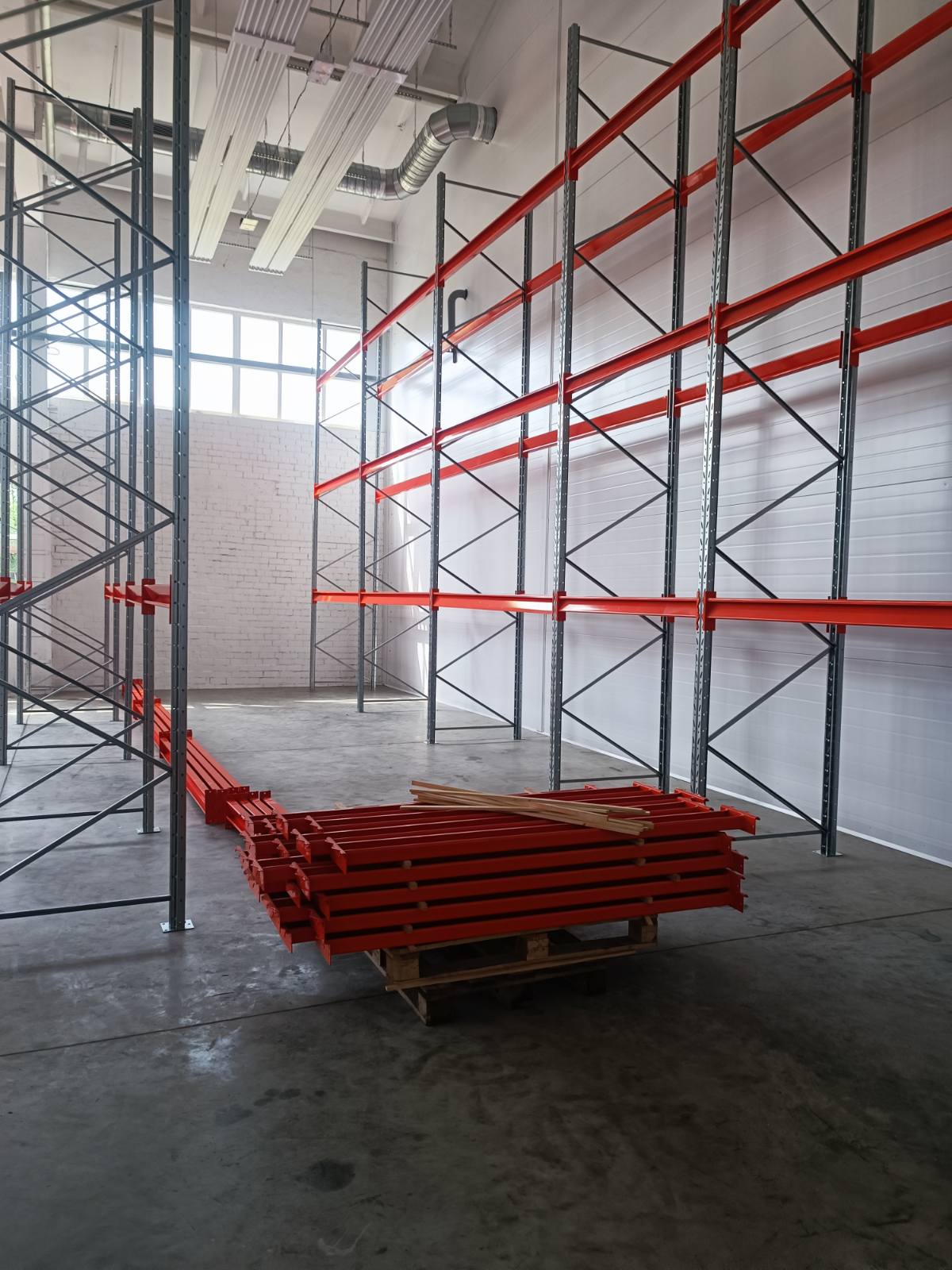

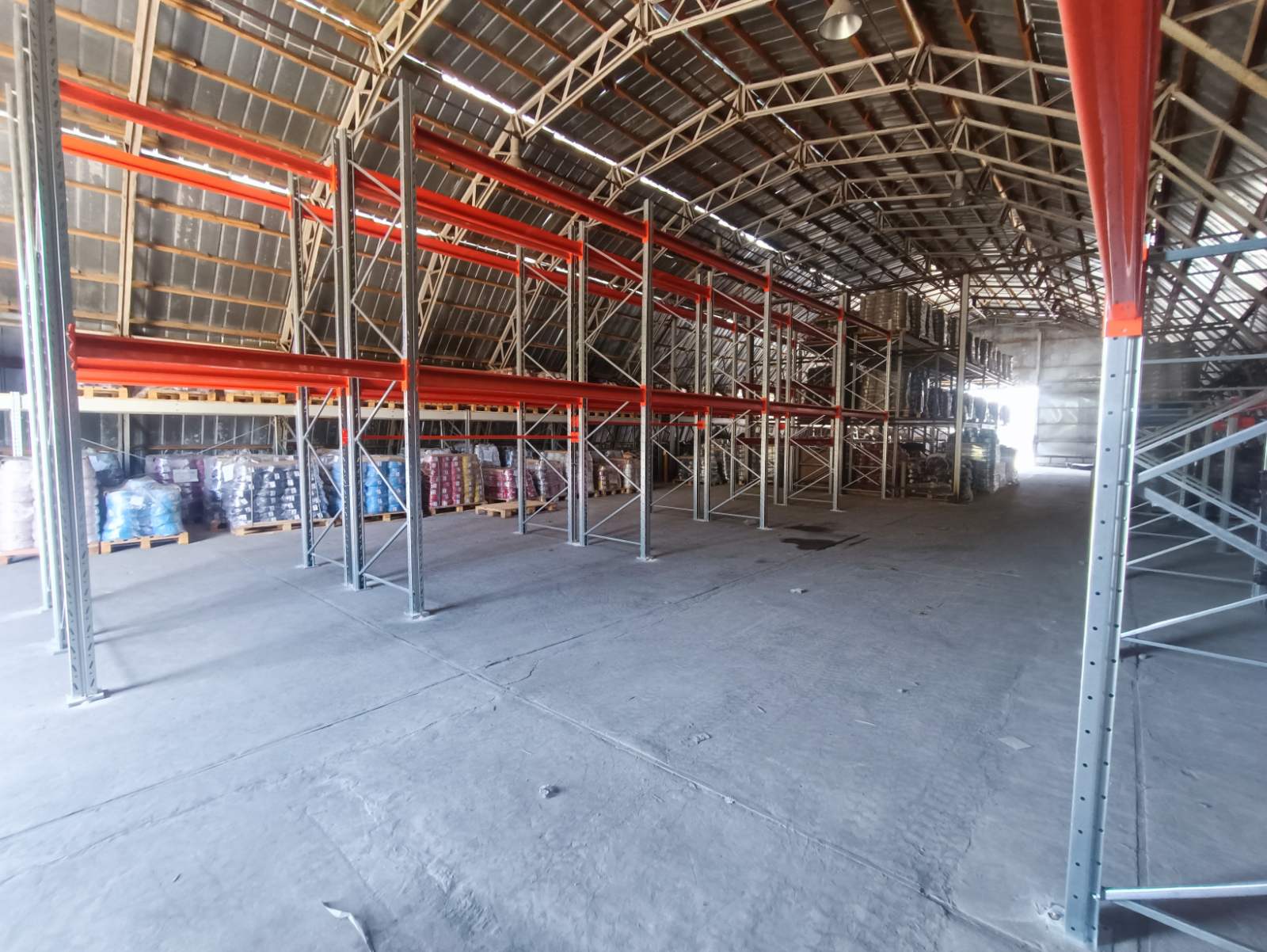

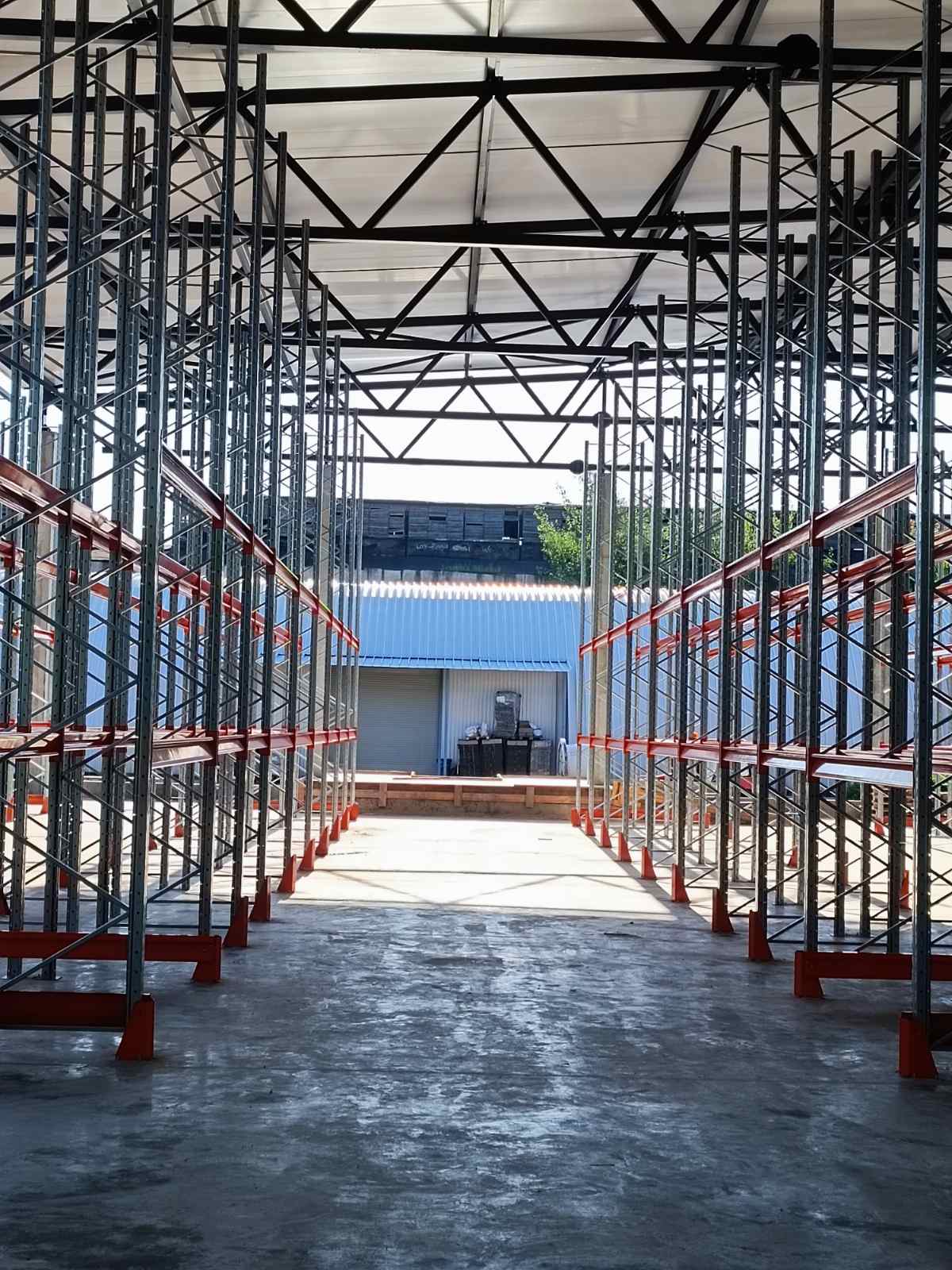

Выполненные проекты
Посмотрите наш проект оборудования склада автозапчастей паллетными стеллажами с мезонинной площадкой.
Возможно, будут интересны набивные стеллажи.
